Dr HDMI 8K — مدير EDID بسرعة 48Gbps ومصلح مصافحة HDMI

كل مشكلة في HDMI تبدأ بحوار لا تسمعه أبداً. في اللحظة التي توصّل فيها مشغّلاً أو منصة ألعاب أو حاسوباً بتلفزيون أو جهاز عرض أو مستقبل AV، يتبادل الطرفان قائمة بالقدرات تُسمى EDID: أي دقّات يقبلها جهاز العرض، وأي صيغ HDR يفهمها، وأي صيغ صوت يستطيع فك ترميزها. يقرأ مصدرك تلك القائمة ويختار ما يرسله. وحين تبقى الصورة سوداء، وحين يرفض 4K120 الظهور، وحين يكون VRR باهتاً غير قابل للتفعيل أو يختفي Dolby Atmos خلف المستقبل، يكون السبب مخفياً في ذلك التبادل في الغالب — وتبقى أنت تبدّل الكابلات وتعيد تشغيل الأجهزة في العتمة.

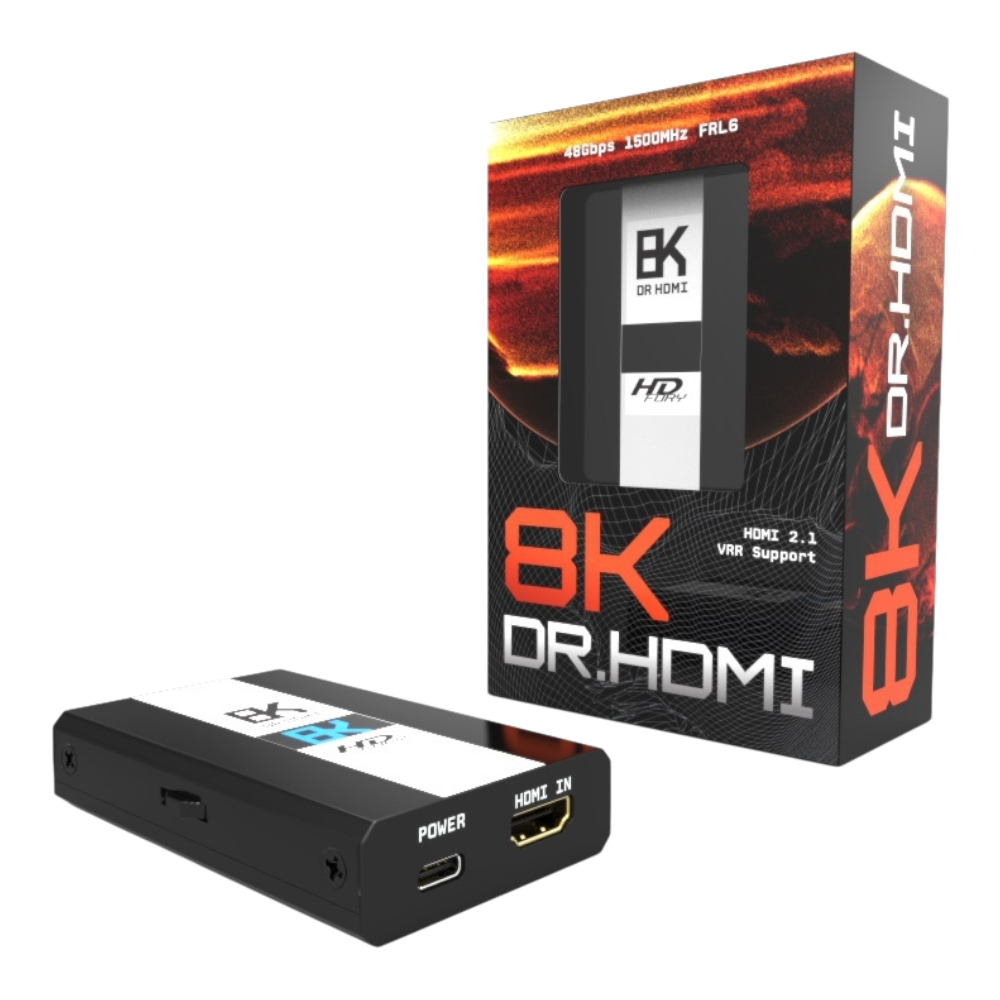

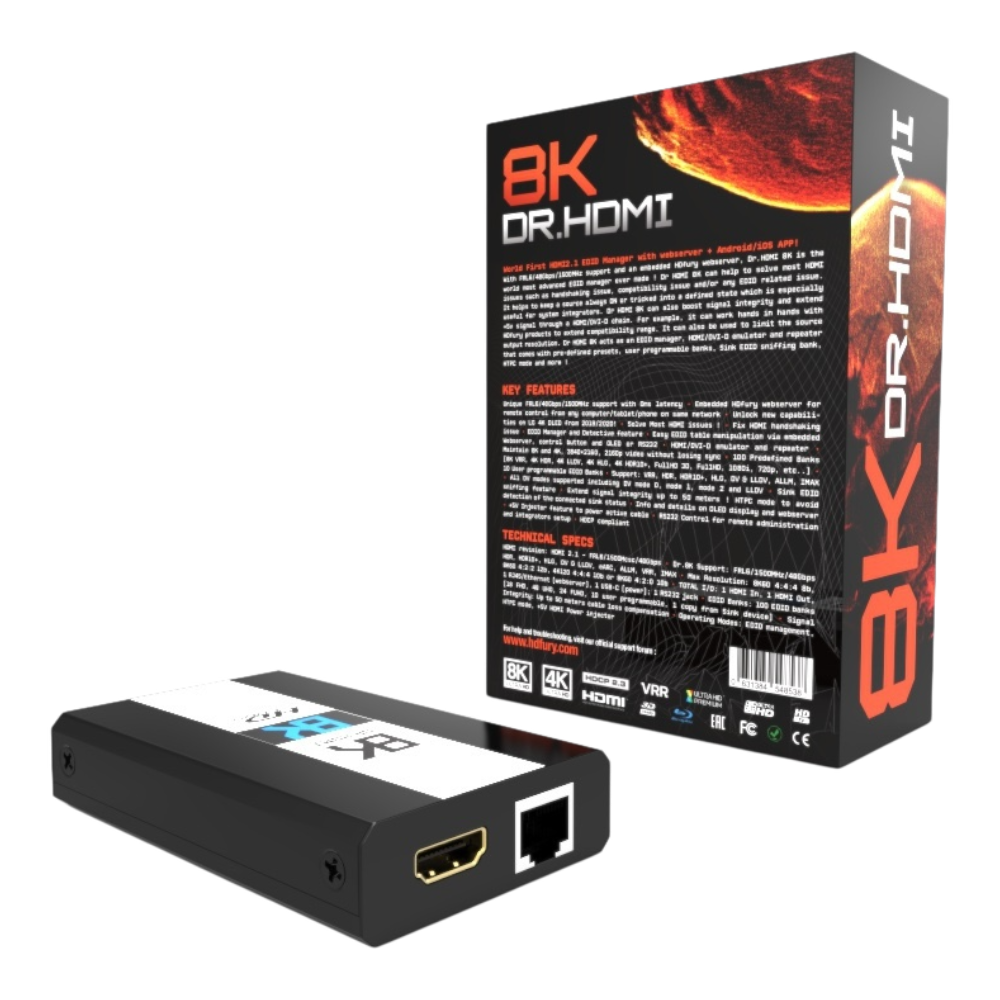

يجعل HDfury Dr HDMI 8K ذلك الحوار مرئياً، ويضع زمامه بين يديك. إنه مدير EDID ومحاكي EDID ومكرر إشارة بمعيار HDMI 2.1 داخل علبة معدنية قياس 10 × 6 cm توضع بين المصدر وجهاز العرض وتعمل بكامل سرعة 48Gbps التي يتيحها المعيار (FRL6، 1500MHz)، وتنقل حتى 4K120 4:4:4 10-bit و8K60 4:2:0 10-bit دون المساس بالصورة أو الصوت. تعرض شاشة OLED الزرقاء في أعلى الوحدة معدل الوصلة الحالي وما يطلبه كل طرف. أما خادم الويب المدمج، الذي يمكن الوصول إليه من أي متصفح على شبكتك، فيعرض EDID الكامل للطرفين جنباً إلى جنب.

وبعد ذلك يأتي دورك في القرار. انسخ EDID الخاص بجهاز العرض نفسه، أو حمّل واحداً من 100 جدول مخزّن، أو ارفع ملف EDID خاصاً بك، أو أبقِ EDID الحقيقي وبدّل أعلاماً مفردة: حدّد سقف معدل FRL، وفعّل VRR وALLM أو أوقفهما، وأعلن عن HDR10 أو HDR10+ مع HLG أو بدونه، وسلّم المصدر كتلة Dolby Vision الخاصة بجهاز العرض بينما يحتفظ مستقبل AV بالصوت، أو اسحب إحدى القدرات لترى ما الذي يتغير. عندها يتوقف تتبع الأعطال عن كونه تخميناً ويصبح سلسلة من الاختبارات المقصودة: غيّر شيئاً واحداً، اقرأ النتيجة، ثم انتقل إلى التالي. يستخدمه مكاملو الأنظمة لترويض التركيبات العنيدة، ويستخدمه أصحاب المسارح المنزلية للحصول على الصورة والصوت اللذين كان من المفترض أن تقدمهما أجهزتهم من البداية.

ماذا يفعل

• يقرأ EDID ويعيد كتابته. انسخ EDID الخاص بجهاز العرض أو مستقبل AV، أو حمّل واحداً من 100 جدول مخزّن، أو ارفع ملف EDID خاصاً بك، أو أبقِ EDID الخاص بالوجهة وتجاوز أعلاماً مفردة عبر AutoMix.
• يتحكم بما يراه المصدر. حدّد سقف معدل FRL المعلَن، وفعّل VRR وALLM أو أوقفهما، واضبط HDR10 أو HDR10+ مع HLG أو بدونه، أو أخرج HDR من الصورة تماماً.
• يتعامل مع Dolby Vision وLLDV. التقط كتلة بيانات Dolby Vision من جهاز العرض، وأعد استخدامها عندما ينضم مستقبل AV إلى السلسلة، أو ابنِ كتلة مخصصة بألوان أساسية وقيم إضاءة من اختيارك.
• يعرض حالة الوصلة. تتنقل شاشة OLED الزرقاء مقاس 1″ بين معدل FRL الوارد، وEDID الخاص بـ RX وTX، ومعلومات الوحدة مثل إصدار البرنامج الثابت والرقم التسلسلي وعنوان IP.
• يعزّز الإشارة ويعيد توليد توقيتها. مكرر HDMI 2.1 مع معادلة Equalevel على الدخل والخرج، لمسارات الكابلات الطويلة أو الصعبة.
• يمرر الصوت دون أي مساس. PCM حتى 192kHz، وDolby TrueHD، وDolby Atmos، وDTS-HD Master Audio، وDTS:X، وDD+، وDSD، وDST، وHBR — دون أي تحويل خافض.

أين يثبت جدواه

• انعدام الإشارة أو شاشة سوداء بعد تغيير الصيغة. ابدأ من EDID معروف، ثم اختبر قدرة واحدة في كل مرة بدل تبديل الكابلات في العتمة.
• 4K120 أو VRR لا يظهر أبداً. أعلن عن الوضع عن قصد وراقب ما إذا كان المصدر يستجيب.
• ضياع Dolby Vision أو Atmos خلف مستقبل AV. امنح المصدر كتلة DV الخاصة بجهاز العرض بينما يحتفظ المستقبل بالصوت.
• مسارات نحاسية طويلة أو كابلات نشطة أو ألياف بصرية. مرحلة التكرار مع EDID مضبوط تزيل متغيرين دفعة واحدة.
• التركيبات المختلطة. منصات الألعاب وأجهزة البث وحواسيب المسرح المنزلي وأجهزة العرض ومبدلات المصفوفة التي يقرأ كل منها السلسلة بطريقة مختلفة.

التحكم من الأريكة أو من الرف

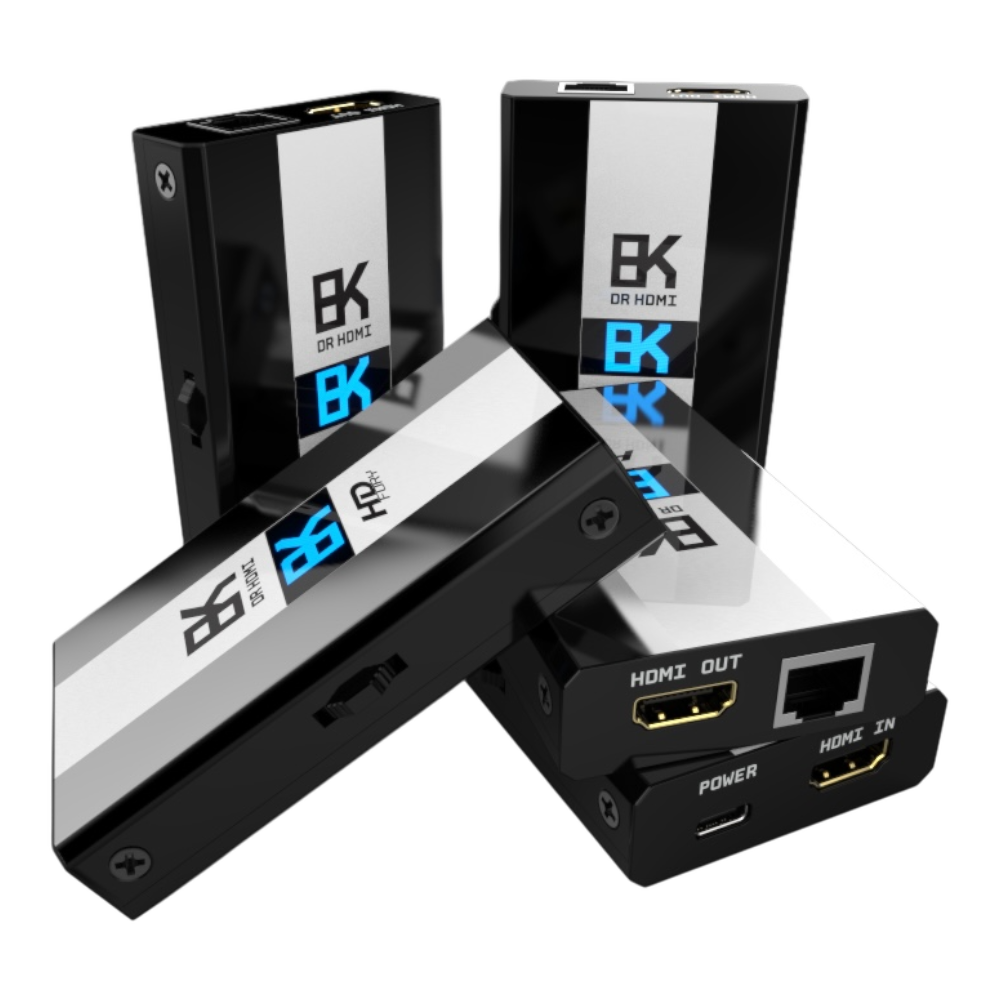

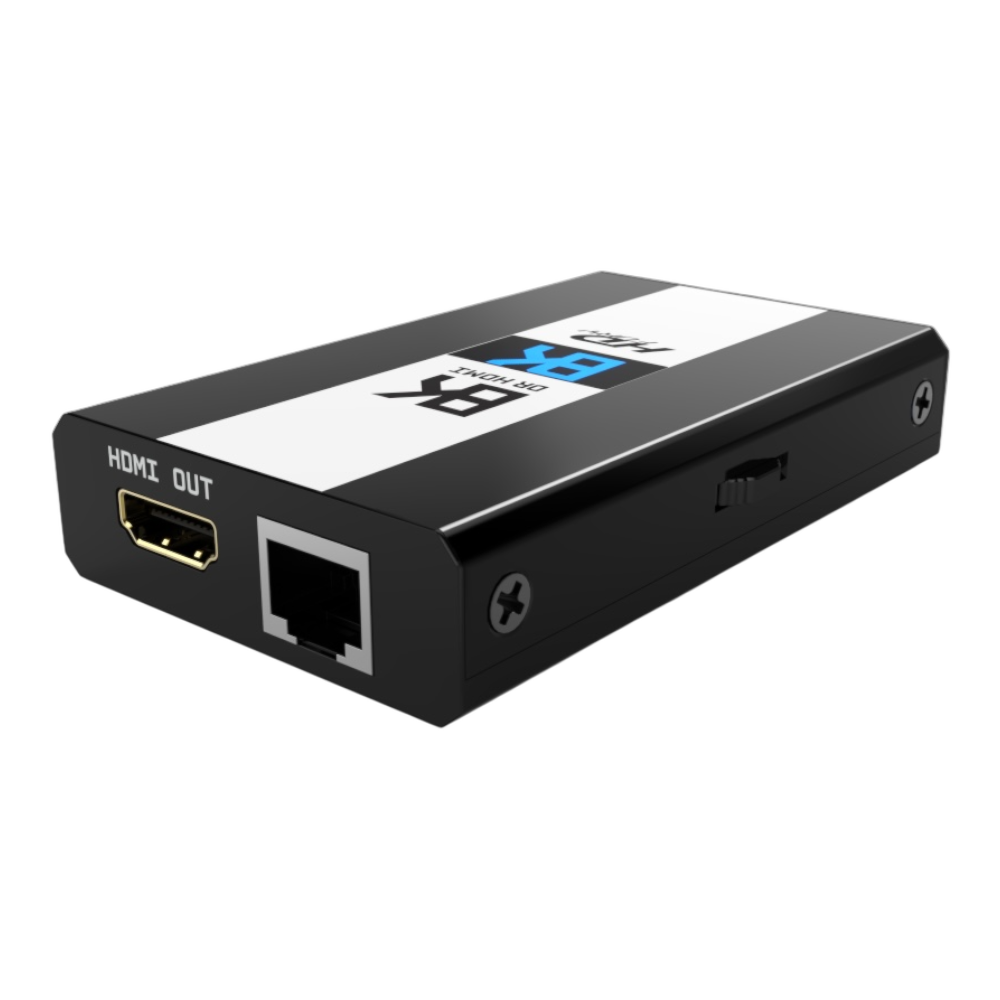

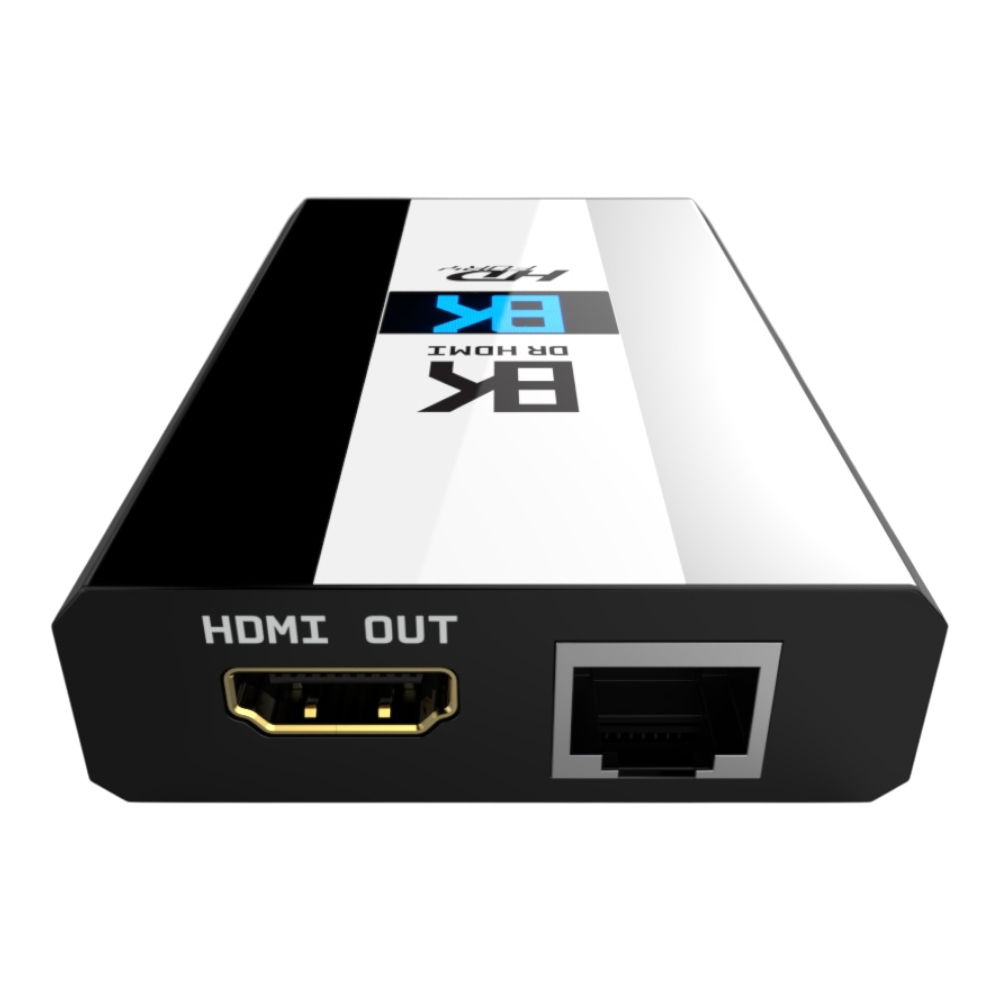

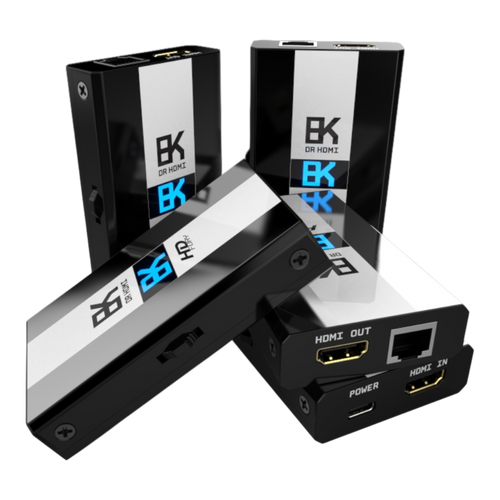

وصّل منفذ RJ45 ليفتح خادم الويب المدمج في أي متصفح، عبر DHCP أو بعنوان ثابت. كل الإعدادات متاحة هناك، ويمكن للمركّبين التحكم بالوحدة عبر IP أو Telnet (المنفذ 2201 افتراضياً) من نظام تحكم. ويغطي المفتاح الدوّار على الوحدة نفسها أوضاع EDID ذاتها عند غياب الشبكة.

المواصفات

محتويات العلبة

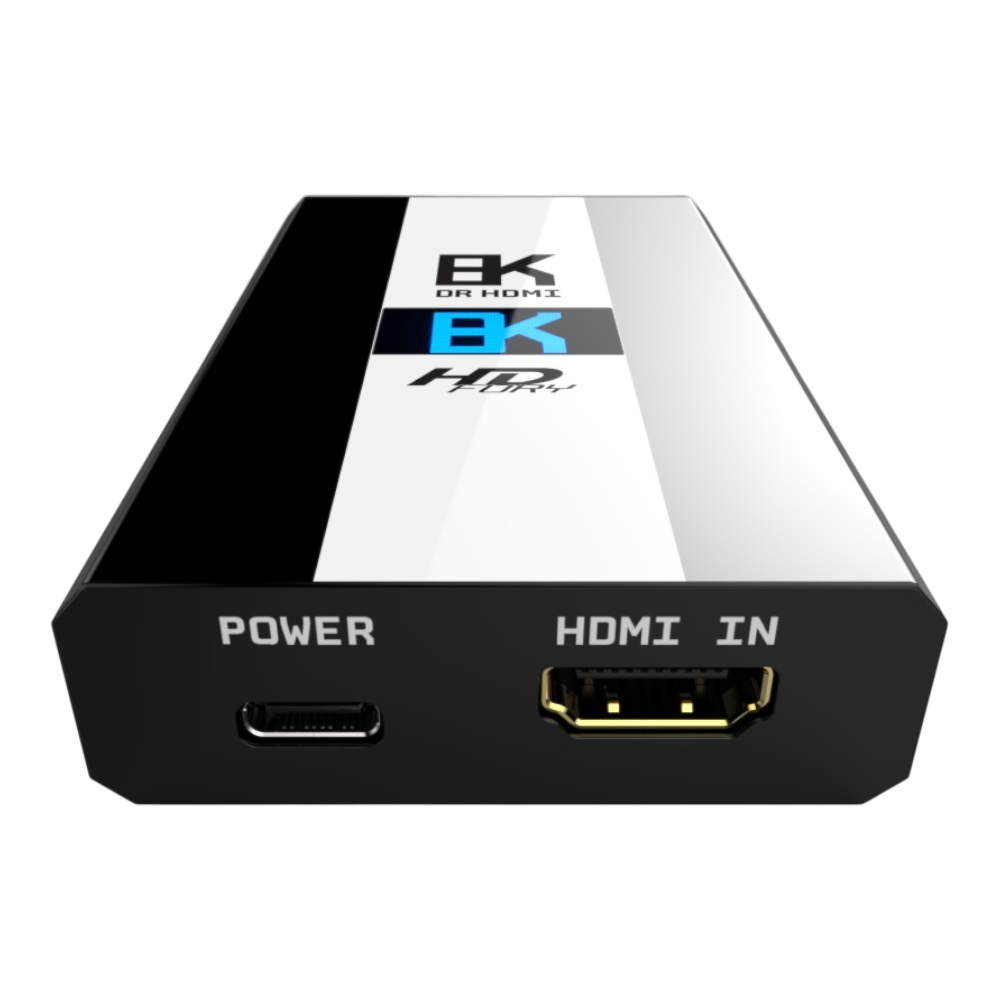

وحدة Dr HDMI 8K، ومزوّد طاقة USB بمواصفة 5V 2A، ومعلومات البدء السريع. أما تحديثات البرنامج الثابت ودليل المستخدم الكامل ومجموعة EDID من HDfury فهي متاحة للتنزيل مجاناً.

الأسئلة الشائعة

ما الذي يفعله مدير EDID فعلياً؟

يخزّن كل جهاز عرض وكل مستقبل AV ملف EDID: قائمة بالدقّات وصيغ HDR وصيغ الصوت التي يقبلها. يقرأ مصدرك تلك القائمة ويختار ما يرسله. ويتوسط Dr HDMI 8K بينهما، فتقرر أنت أي قائمة يقرأها المصدر — القائمة الحقيقية، أو واحداً من 100 جدول مخزّن، أو القائمة الحقيقية مع تغيير أعلام مفردة.

هل يحوّل أي شيء أو يخفض دقته؟

لا. يمر الفيديو والصوت دون تغيير؛ فالوحدة تكرر الإشارة وتعادلها وتتحكم في EDID. ولا يُخفَّض الصوت أبداً، فتحتفظ صيغ Dolby TrueHD وAtmos وDTS:X بشكلها الأصلي.

هل سيمنحني 4K120 أو 8K60 على عتاد لا يدعمهما؟

لا. أقصى الصيغ هي 4K120 4:4:4 10-bit و8K60 4:2:0 10-bit و8K30 4:2:2 12-bit عبر وصلة FRL6 بسرعة 48Gbps، لكن يجب أن يدعم كل من المصدر وجهاز العرض والكابل الوضع الذي تطلبه. ما تضيفه الوحدة هو وسيلة لمعرفة أي طرف هو القاصر.

هل يضيف زمن تأخير للدخل؟

زمن تأخير الدخل أقل من 1 ms، لذا فهو مناسب لسلاسل الألعاب مع VRR وALLM.

كيف أحدّث البرنامج الثابت؟

عبر خادم الويب المدمج من خلال Ethernet. ملفات البرنامج الثابت وملاحظات الإصدار موجودة في صفحة التنزيلات، ويشرح فصل الدليل الخاص بتحديثات البرنامج الثابت الخطوات واحدة تلو الأخرى.

هل أحتاج إلى اتصال شبكي؟

ليس لأوضاع EDID الأساسية، التي يمكنك ضبطها بالمفتاح الدوّار على الوحدة. وبتوصيل منفذ RJ45 تحصل أيضاً على واجهة الويب، ومحرر Dolby Vision، وتصدير الإعدادات، والتحكم عبر IP أو Telnet.

الدليل والبرنامج الثابت والأدلة الإرشادية

كل ما تحتاجه للاستفادة القصوى من الوحدة متاح مجاناً على drhdmi8k.com، الموقع المرجعي التقني لهذا المنتج:

• دليل المستخدم الكامل (Rev 1.2) في 17 فصلاً سهل القراءة، أو بصيغة PDF.
• تنزيلات البرنامج الثابت مع ملاحظات الإصدار لكل نسخة، إضافة إلى مجموعة EDID من HDfury.
• أدلة إرشادية خطوة بخطوة: إصلاح مصافحة HDMI، وأوضاع EDID والجداول المائة، وDolby Vision وLLDV، و8K60 و4K120 عبر FRL، وألعاب HDMI 2.1 مع VRR وALLM.
• أسئلة وأجوبة ومسرد يضم 110 مصطلحات HDMI، من EDID وFRL إلى صوت HBR.

الموقع متاح بـ 15 لغة، ليتمكن عملاؤك من قراءة الدليل بلغتهم.

معلومات مفيدة

Dr HDMI 8K أداة تشخيص وتحكم، وليس محوّلاً. فهو لا يستطيع أن يجعل كابلاً أو مصدراً أو جهاز عرض يدعم صيغة لا يملكها — ما يفعله هو أن يريك أين تستسلم السلسلة، وأن يضع أدوات التحكم بين يديك.
