Dr HDMI — مدير EDID بدقة 1080p ومصلح حالات handshake

شاشة سوداء بعد وضع الاستعداد؟ جهاز عرض لا يتزامن إلا في المحاولة الثالثة؟ كمبيوتر يعيد ترتيب سطح المكتب كلما أُطفئ جهاز الاستقبال AV؟ في معظم هذه الحالات تكون إشارة الفيديو نفسها سليمة. ما يتعثر هو المحادثة القصيرة التي تجريها أجهزة HDMI قبل ظهور الصورة: يسأل المصدر عمّا تستطيع الشاشة التعامل معه، فتجيب الشاشة بملف EDID الخاص بها، وتخبر إشارة Hot Plug Detect المصدرَ متى يعيد السؤال. وإذا كانت هذه المحادثة غير مستقرة، فالصورة كذلك.

Dr HDMI هو إجابة HDfury الأصلية عن هذه المشكلة. يوضع هذا المحوّل المدمج بين المصدر وبقية سلسلة HDMI ويتولى المحادثة بنفسه. فبدلًا من أن يتفاعل المصدر مع كل جهاز استقبال أو موزّع أو شاشة تُشغَّل وتُطفأ، يقرأ ملف EDID واحدًا ثابتًا ومتوقعًا تختاره على Dr HDMI. ولا حاجة إلى أي برنامج في الاستخدام اليومي: اختر بنكًا بأزرار الأسهم ويتكفل الجهاز بالباقي.

طريقة العمل

يضم الجهاز ثمانية بنوك EDID مدمجة. اضغط ▲ أو ▼ وانتظر نحو ثانية، فيصبح البنك المختار نشطًا. بعد ذلك يرسل Dr HDMI حدث Hot Plug Detect يستغرق نحو ثانيتين، كي يقرأ المصدر القدرات من جديد ويعيد ضبط مخرجه. ينسخ الزر الأوسط ملف EDID للشاشة المتصلة إلى البنك 8 ويفعّله فورًا: مثالي عندما يجب أن يظل المصدر يرى بالضبط الشاشة التي يعمل معها على أفضل وجه، حتى وهي مطفأة.

• البنك 1 – قدرات كاملة مع تفعيل جميع ميزات 3D
• البنك 2 – قدرات كاملة بدون 3D
• البنك 3 – مقيّد بـ 1080i، بدون 3D
• البنك 4 – مقيّد بـ 720p، بدون 3D: أكثر اختبار أول أمانًا عند غياب الصورة
• البنك 5 – مقيّد بـ 480/576p، بدون 3D، للأجهزة الأقدم أو الحرجة
• البنكان 6 و7 – ملف EDID خاص بك، يُبرمج عبر Mini-USB باستخدام EDID Utility لنظام Windows (مطابق للبنك 1 من المصنع)
• البنك 8 – نسخة من ملف EDID للشاشة المتصلة

أين يُثبت Dr HDMI جدارته

• الكمبيوتر وHTPC: تظل بطاقة الرسومات ترى الشاشة نفسها، فلا تعود النوافذ والدقة ومخرج الصوت تتقافز عندما يدخل التلفاز أو جهاز الاستقبال في وضع الاستعداد.
• المسرح المنزلي مع جهاز استقبال AV وجهاز عرض: يجعل ملف EDID ثابت في بداية السلسلة تشخيص التزامن البطيء أو غير الموثوق أسهل، وكثيرًا ما يحله مباشرة.
• الموزّعات والمبدّلات والممدِّدات: ملف مشترك واحد تستطيع كل شاشة متصلة التعامل معه، بدلًا من مصدر يخمّن بين ملفات EDID مختلفة.
• الأجهزة الأقدم: قيّد المصدر عمدًا بـ 1080i أو 720p أو 480/576p عندما لا يحتمل محوّل أو شاشة أكثر من ذلك.
• مُكامِلو الأنظمة: ملف EDID مبرمج في البنك 6 أو 7 يُبقي التركيب قابلًا للتوقع، ويظل مخرج المصدر نشطًا حتى دون شاشة متصلة.

ولمشكلات المصافحة المستعصية حيلة أخرى: مفتاح انزلاقي صغير HEAC/ARC يفصل الطرف 14 في HDMI أو يعيد توصيله. وتساعد معادلة الإدخال وتعويض فقد الكابل في المسافات الأطول. تأتي الطاقة من وصلة HDMI نفسها، ويمكن إضافة مصدر طاقة USB عندما يقدّم المصدر طاقة غير كافية.

هل هذا هو Dr HDMI المناسب لك؟

هذا هو الطراز الأصلي بمعيار HDMI 1.4a، المصمم للسلاسل التي تبقى ضمن 1080p60 أو 1920×1200 (WUXGA) أو 2K. وضمن هذه الحدود يؤدي العمل نفسه تمامًا كأخويه الأحدث، وهو الأصغر بين الثلاثة. وهو ليس مخصصًا لـ 4K أو HDR أو 4K120 أو VRR أو 8K. لدقة 4K60 مع HDR وDolby Vision وLLDV حتى 18 Gbps يناسبك أكثر Dr HDMI 4K؛ أما الألعاب بدقة 4K120 مع VRR وALLM، أو 8K، فتتطلب Dr HDMI 8K المبني على HDMI 2.1. تجد مقارنة جنبًا إلى جنب على drhdmi.eu.

ومن المفيد أن تعرف أيضًا: يدير Dr HDMI كلًّا من EDID وHPD، ويمرّر HDCP دون تغيير؛ لذا لا يستطيع جعل شاشة لا تدعم HDCP تعمل مع المحتوى المحمي، ولا إصلاح كابل أو منفذ HDMI معطل.

المواصفات

• HDMI: HDMI 1.4a، مدخل ومخرج HDMI أنثى
• EDID: 8 بنوك – 5 إعدادات مسبقة من المصنع، 2 قابلة للبرمجة، 1 نسخة للشاشة؛ EDID موسّع CEA-861، 256 بايت
• الفيديو: single-link بتردد 225 MHz، 2.25 Gbps؛ 2K وWUXGA 1920×1200 و1080p60 مع Deep Color بعمق 12 bit، وx.v.Color
• الصوت: تمرير Dolby TrueHD وDTS-HD Master Audio
• التمرير: HDCP، CEC، Lip Sync
• الإشارة: معادلة كابل الإدخال، تعويض الفقد حتى 50 m*، تمرير إشارة +5V عبر سلسلة HDMI/DVI-D
• HPD: إعادة ضبط Hot Plug Detect عند كل تغيير للبنك (نحو ثانيتين)

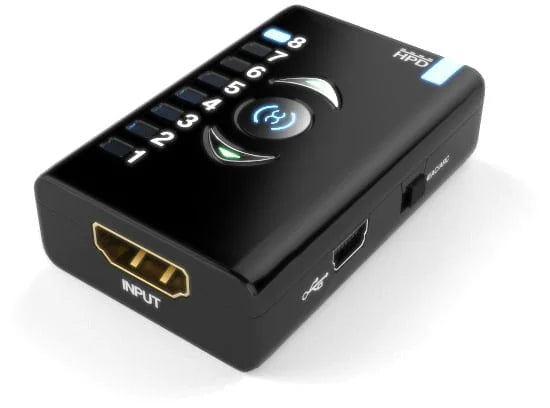

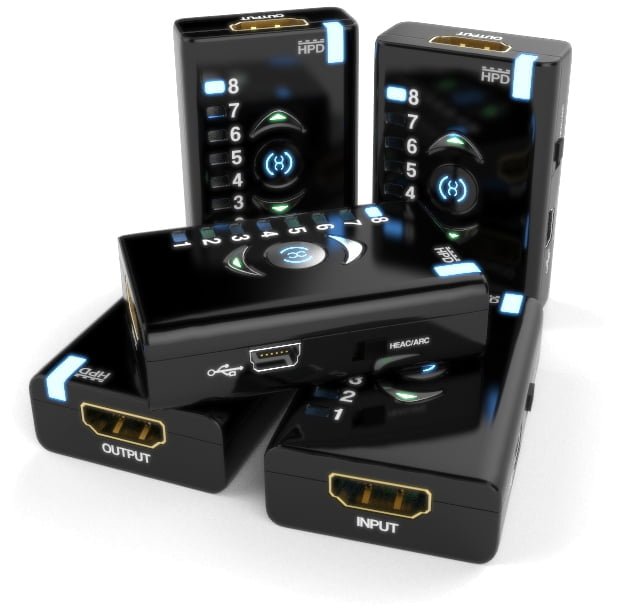

• التحكم: ▲ / ▼ لاختيار البنك، الزر الأوسط لنسخ EDID الشاشة، 8 مؤشرات LED للبنوك، مؤشر HPD
• مفتاح التوافق: تشغيل/إيقاف الطرف 14 في HDMI لمشكلات HEAC/ARC
• USB: Mini-USB-B للطاقة وتحديثات البرامج الثابتة وبرمجة EDID (Windows)
• الطاقة: عبر وصلة HDMI أو مصدر طاقة USB
• المحاكاة: يعمل كمحاكٍ ومكرّر HDMI/DVI-D
• المطابقة: HDCP، FCC، CE
• الأبعاد: 60 × 40 × 20 mm، 50 g
• محتويات العلبة: Dr HDMI، كابل USB إلى Mini-USB (6 ft)

*تعتمد المسافة العملية على الدقة وجودة الكابل والسلسلة كاملة.

الدليل والتنزيلات والدعم

كل ما تحتاجه للبدء وحل المشكلات مجموع في قاعدة معرفة Dr HDMI، المتاحة بـ 15 لغة:

• دليل المستخدم – التوصيل، اختيار البنك، نسخ EDID الشاشة، مخططات التوصيل وقائمة تحقق
• حل مشكلات HDMI – لا إشارة، وضع الاستعداد، AVR، جهاز العرض، الكمبيوتر والدقة
• لا توجد إشارة HDMI؟ – ترتيب اختبار ثابت عند ظهور شاشة سوداء
• التنزيلات – firmware 2.1 مع EDID Utility، وEDID Utility المستقل، وتعريفات USB من Silicon Labs، بما فيها Windows 11
• التطبيقات – الكمبيوتر/HTPC، المسرح المنزلي، توزيع AV وتكامل الأنظمة
• شرح EDID، وشرح مصافحة HDMI، وشرح Hot Plug Detect
• دعم 2K وWUXGA و1080p60 – ما الذي يتسع ضمن 225 MHz
• مسرد HDMI – EDID وHPD وHDCP وDDC وCEC وغيرها بلغة بسيطة
